מפרט

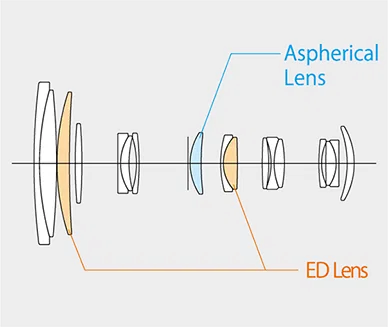

מבנה העדשה

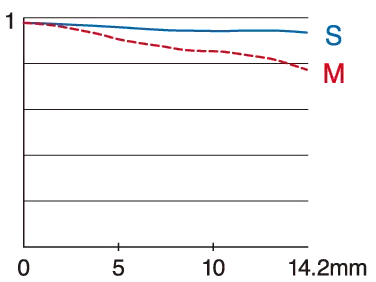

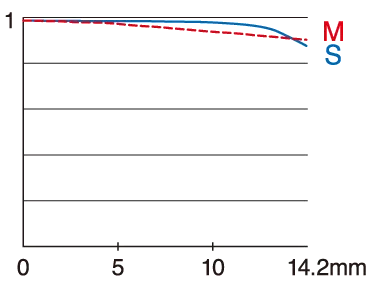

גרף MTF
ציר אנכי: ניגודיות
ציר אופקי: מרחק ממרכז התמונה
S: סגיטלי
M: מרידיונלי
רחב
תדר מרחבי 15 קווים/מ"מ

תדר מרחבי 45 קווים/מ"מ


טלה
תדר מרחבי 15 קווים/מ"מ

תדר מרחבי 45 קווים/מ"מ


מפרט
| סוג | XF70-300mmF4-5.6 R LM OIS WR | ||
| מבנה העדשה | 17 רכיבים ב-12 קבוצות (כולל 1 רכיבים אספריים ו-2 רכיבי ED) | ||
| אורך מוקד | f=70-300mm (107-457mm בשווה ערך לפורמט 35 מ"מ) | ||
| זווית ראייה | 22.9°-5.4° | ||
| צמצם מרבי | F4-F5.6 | ||
| צמצם מינימלי | F22 | ||
| שליטה בצמצם | מספר להבים | 9 (פתח צמצם מעוגל) | |
| גודל צעד | 1/3EV (16 צעדים) | ||
| טווח מיקוד | 0.83m – ∞ | ||
| הגדלה מרבית | 0.33x (טלה) | ||
| ממדים חיצוניים: קוטר × אורך*1 (בקירוב) | Ø75mm x 132.5mm(רחב) Ø75mm x 205.5mm(טלה) | ||
| משקל*2 (בקירוב) | 580g | ||
| קוטר פילטר | Ø67mm | ||
הערות
*1 מרחק מאוגן תושבת העדשה במצלמה
*2 ללא מכסים ומגני שמש
*מתג נעילת הזום נועד למנוע מהעדשה להתארך שלא במתכוון בגלל משקל החלק הקדמי שלה. אפשר להפעיל את הנעילה רק כשהעדשה בקצה הרחב (70 מ"מ). משחררים את הנעילה בסיבוב טבעת הזום או בהעברת מתג הנעילה.
